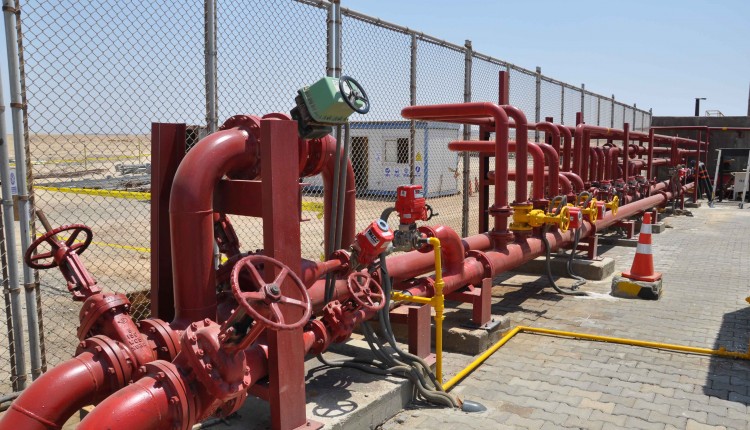

تركيب تمديدات مواسير الحريق
يجب ألا يتعارض تمديد المواسير مع تمديدات الكهرباء أو مع مخارج الهواء المكيف والراجع .
يتم تنفيذ التوصيلات ما بين شبكة الحريق وخطوط التغذية الرئيسية حسب توجيهات الاستشاري لتقليل المتاعب الناتجة من انقطاع خدمات المياه .
تكون الوصلة بين التمديدات الأرضية وقوائم مكافحة الحريق الرئيسية مثبتة بقضبان ربط وقوامط للمواسير .
يقلل قطر الماسورة بمخفض من قطعة واحدة ولا تستخدم وصلات ازدواج . تُراجع الحاجة إلى مصفاة وموقعها ووسيلة صيانتها من تصميم الشبكة ومصدر المياه ودليل المجموعة؛ لا تُنظف أجزاء الشبكة أثناء طوارئ الحريق بناءً على هذا النص.
وصلات المواسير
الوصلات الملولبة
تقطع السنون نظيفة وبالطول المناسب تماما وتوسع أطراف المواسير ويشحم الطرف الملولب من الخارج ( الذكر ) بمادة إحكام متوافقة مع الأنبوب والوَصلة والخدمة وفق تعليمات المنتج المعتمد بحيث تصبح الوصلة محكمة ومعزولة .
الوصلات الملحومة
يسمح بالوصلات الملحومة بالورشة ، المطابقة للمواصفات القياسية ذات العلاقة .
وصلات الحواف
تركب وصلات الحواف كما هو موضح أو مطلوب بالمخططات وتكون وصلات الحواف مطابقة تماما ومجهزة بطوق مانع للتسرب معتمد .
الوصلات تحت الأرض
تكون الوصلات تحت الأرض من نوع الوصلات الميكانيكية أو وصلات الطوق الواحد المانع للتسرب أو وصلات المسامير أو وصلات الرأس والذيل .
تكون الوصلات الميكانيكية من نوع صندوق الحشو ( STUFFING – BOX) أو نوع الوصلات المربوطة بالمسامير الملولبة ومطابقة لتوجيهات الشركة الصانعة للمواسير.
تُنفذ الوصلة المدفونة وفق نوع الأنبوب والوَصلة المعتمدة ودليل الصانع وتفاصيل المشروع. لا يحدد هذا المقال صب رصاص أو وصفة إحكام بديلة عن المنتج المحدد.
ركائز المواسير
تكون ركائز المواسير من نوع معتمد لخدمات مكافحة الحريق .
تحمى الركائز بمناطق الحريق ويجب ألا تتداخل بحيث تعوق الوصول إلى مناطق التشغيل .
يمكن أن تكون الركائز الداخلية من الصلب المطلي أو المجلفن .
لا تُثقب أو تُعدل العناصر الإنشائية الحاملة دون مراجعة وموافقة المختص الإنشائي. تُختار الركائز والمثبتات بحسب أحمال الشبكة وتعليمات المنتجات ورسومات التثبيت المعتمدة.
جلب المواسير
تستخدم جلب المواسير لمرور المواسير خلال الحوائط أو الحوائط الفاصلة أو الأرضيات وتركب في مكانها أثناء الإنشاء.
توضع كل جلبة خلال الحوائط أو الأرضية أو السقف المعني وتقطع مستوية مع كل سطح ما عدا الحالات التي تستخدم فيها ماسكات الحواف .
تكون جلب المواسير الموجودة بالحوائط الخارجية والجسور والحوائط الحاملة من مواسير الصلب أو جلبة حديد زهر . تكون الجلب في الحوائط غير الحاملة أو الأرضيات أو الحوائط الفاصلة من المواسير الصلب أو مواسير الحديد الزهر أو ألواح من المعدن المعزول أو من بلاستيك أو ألياف مقاومة للرطوبة .
تكون الجلب الموجودة بالحوائط أو الأرضيات المعزولة بأغشية ضد نفاذ الماء من مواسير صلب أو جلب من الحديد الزهر أو المواسير البلاستيك مع حشوة معدنية ذات حافة ووسيلة للتثبيت . وتعزل الماسورة التي داخل الجلبة ضد نفاذ المياه بحشوة من حبل الكتان ( OAKUM) مع العزل بوصلة رصاص .
لا يعزل الفراغ بين الماسورة والجلبة أو بين طبقة العزل والجلبة للحوائط الداخلية أو بمناطق مسارات المواسير غير المحددة كمناطق حريق .
عند اختراق جدار أو أرضية مقاومة للحريق، يُطبق نظام إغلاق اختراقات firestop مناسب للتجميع والماسورة والفتحة والتصنيف، وفق تفاصيله المعتمدة. لا تثبت مادة غير قابلة للاشتعال وحدها استعادة مقاومة التجميع.
