مقالاتمكافحة حريق

مقاومة الحريق باستخدام نظام FM200

نظام FM200 لاطفاء الحريق

متى يمكن استخدام نظام FM200 لاخماد الحريق

يستخدم هذا النظام غالبا لإطفاء حرائق الكهرباء فى كبائن التحكم والتوزيع الكهربية حيث تتطلب هذه التقنية أن يكون مكان الإطفاء محكم الإغلاق لأن عامل الإطفاء FM200 يحل محل الأكسجين فلابد أن تكون كمية الأكسجين ثابتة وغير متجددة

توجد طريقتين لتفعيل النظام وتشغيله لإطفاء الحريق :

  • 1-  الطريقة الأوتوماتيكية من خلال نظام التحكم والحماية من الحريق.
  • 2-  الطريقة اليدوية .

أولا : الطريقة الأوتوماتيكية :-

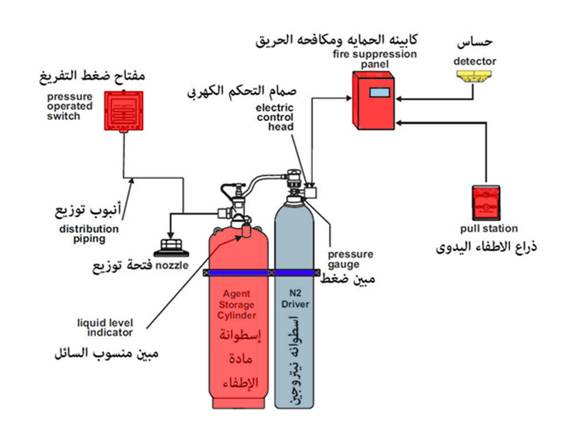

يستقبل نظام التحكم (كابينة الحماية وإطفاء الحريق) إشارات الإنذار بوجود حريق من حساس للحريق أو مجموعة من الحساسات (كإشارة دخل لنظام التحكم Input Signal) يقوم علي إثرها بإرسال أمر (في صورة إشارة خرج Output Signal ) إلي صمام التحكم الكهربي Solenoid Valve الذي يقوم بدوره بتحرير ضغط اسطوانة النيتروجين N2 فيقوم بالضغط علي مادة الإطفاء FM200 لتخرج من الأسطوانة تحت تأثير هذا الضغط ليسري عبر شبكة أنابيب التوزيع والتي تنتهي بفتحات Nozzles تعمل علي نشر مادة الإطفاء في الحيز (المغلق) المطلوب إطفاؤه .

ثانيا : الطريقة اليدوية :-

من خلال تشغيل مفتاح كهربي Pull Station يعطي لنظام التحكم إشارة لإكتشاف احد العاملين لحريق وبالتالي يعمل علي إصدار أمر لتشغيل الصمام الكهربي Solenoid Valve .

وتوجد طريقة يدوية أخري هي طريقة ميكانيكية توجد علي اسطوانة النيتروجين وتعمل علي فتح الإسطوانة دون الحاجة لتشغيل الصمام الكهربي Solenoid Valve .

التصميم السالف ذكره أحد التصاميم المستخدمه وهناك نوعين آخرين :

1-  تصميم تكون فيه اسطوانه FM200  مضغوطه بنيتروجين فى الظروف الطبيعيه ويتم الإطفاء بفتح صمام الــ FM200 ليخرج تحت تأثير ضغط النيتروجين (وهذا الصمام به خاصيه الفتح اليدوى والكهربى معاً) .

2-  تصميم اكثر تعقيدا تكون فيه اسطوانتين نيتروجين أحداهما صغيره (Pilot) يتم فتحها عن طريق اشاره (كهربية) من النظام ليقوم الضغط الخارج منها بفتح اسطوانة النيتروجين الرئيسية (Main Cylinder) (وربما أكثر من اسطوانة) الذى يقوم بدوره بضغط اسطوانه  FM200 (وربما أكثر من اسطوانة) ليبدأ الإطفاء.
