ما هو محبس ACV

acv

نظام الماسورة الرطبة ( wet pipe system )

هو اول نظام من انظمة من انظمة اطفاء الحريق بالمياه و اكثرهم استخداما . و يستخدم في الاماكن التي درجة حرارتها اعلى من 4 درجات و اقل من 70 درجة ( الفنادق ، المكاتب و المستشفيات و غيرها )



المكونات :-

1- خزان مياه ( water tank )

2- طلمبات

3- control valve

4- رشاشات



فكرة عمل النظام :-

عند حدوث حريق ترتفع درجة حرارة المكان الى ان تصل الى درجه الحرارة التي يفتح عندها الرشاش بعدها تنكسر ال glass bulb للرشاش و يخرج الماء من الرشاش فيقل ضغط المياه في الشبكة و بالتالي يحس بذلك pressure switch و بدوره يقوم بتشغيل الطلمبات و يسمح محبس ACV بمرور المياه

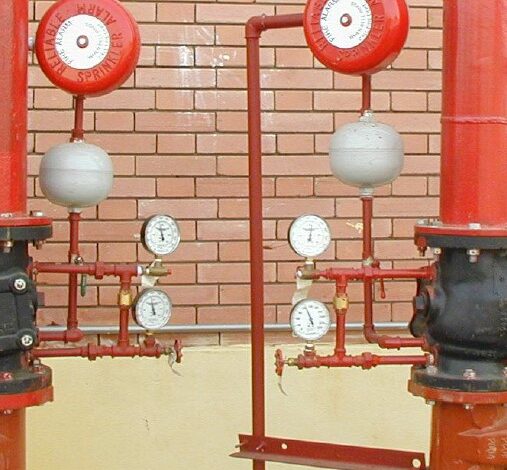

ما هو محبس ( ACV( alarm check valve ؟

هو محبس التحكم لنظام wet pipe system و مكوناته

1- جسم المحبس

2- الجرس

3- غرفة تأخير

  • هو عباره عن بالون صغير موجودة قبل الجرس حيث قبل ان تصل المياه للجرس ليعطينا انذار تمر المياه على الغرفة اولا و بالتالي تقوم بتأخير حدوث الانذار الميكانيكي من الجرس حتى نتأكد من وجود حريق

4- محبس تصفية

  • موجود في جسم المحبس من بعد البوابة حيث انه عندما يكون مطلوب عمل صيانة لمحبس ال ACV نقوم بغلق محبس البوابة ثم تصفيه المياه اعلى المحبس عن طريق drain valve

5- وصلة تعادل

6- check valve

7- مفتاح ضغط

8- عدادات ضغط



فكرة عمل محبس الانذار ACV

يتم تركيب محبس بوابة من النوع os and y gate valve with tamper قبل محبس الانذار لزوم اعمال الصيانة ، و من احدى وظائف محبس الانذار انه محبس عدم رجوع بالتالي يسمح للمياء بالمرور في اتجاه واحد لأنه يشبه ال check valve العادي لكن الوظيفة الاساسية لمحبس الانذار هو انه مع السماح للمياه بالمرور وقت الحريق يعطي انذار ميكانيكي و كهربائي .

بوابة هذا المحبس عبارة عن قرص معدني مثبت من جهه واحدة على مفصلة و لا يتم فتحها الا اذا قل الضغط قبلها و هذا يحدث عند وقوع الحريق . و في جسم المحبس فتحة اسمها alarm outlet تمرر مياه مضغوطة بضغط التشغيل وقت حدوث الحريق



معلومات فنية لمحبس الانذار :-

  • قطر محبس الانذار يكون 4 او 6 او 8 بوصة ( حسب قطر الماسورة التي سوف يتم تركيبه عليها )
  • اشهر المصنعين لهذا المحبس ( tyco / reliable / globe )
  • لابد ان يكون المحبس معتمد UL/FM
