نوع و ترتيب الصمامات التى يتم وضعها فى بداية ال صاعد او(RAISER)

الصمامات التى يتم وضعها فى بداية ال صاعد او(RAISER)

بخصوص الصمامات المستخدمة في أنظمة الإطفاء فهي يجب ان تكون صمامات معتمدة حسب المواصفات العالمية UL) , FM)

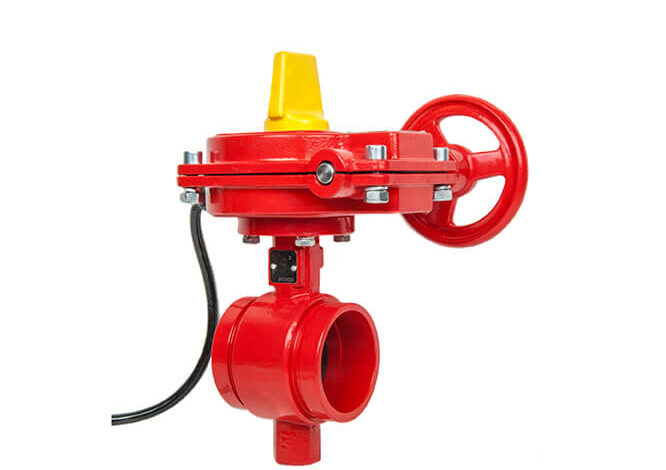

و تكون صمامات بوابية Gate Valves من نوع OS&Y او Butterfly Valves و اما الصمام الذي يركب على صاعد نظام المرشات المائية او الصاعد الرئيسي الذي يخدم المرشات و محابس البسطة معا في آن واحد

فيكون صمام تحكم رئيسي Alarm Control Valve و هو يتكون مما يلي:

  • صمام بوابي Gate Valve
  • صمام تحكم Control Valve
  • صمام صد غير مرجعCheck Valve
  • جرس ميكانيكي Mechanical Gong
  • مقياس ضغط قبل و بعد الصمام Pressure Gauges
  • مقياس تدفق Flow meter
  • صمام فحص و تصريف Test and Drain Valve

    و كما يوجد صمام التحكم لكل منطقة Zone Control Valve و هو صمام يتم وضعه لكل طابق محمي بالمرشات او لكل منطقة معزوله عزلا تاما عن المناطق الأخرى و هو يتكون من صمام بوابي و صمام صد و مفتاح تدفق و مقياس ضغط, حيث يتم ربط مفتاح التدفق مع لوحة نظام الإنذار لكي يعطي اشارة انذار حال وجود تدفق في النظام و ذلك عند عمل نظام المرشات المائية

    اما الصمامات على باقي الشبكة من صمامات قبل و بعد المضخة او صمامات على صاعد محابس البسطة او الهيدرنت فتكون صمامات بوابية OS&Y Valves او Butterfly Valvesو حسب الحاجة لها

    و يكون هناك صمامات صد على صواعد محابس البسطة تعمل على منع التدفق العكسي كما هو الحال في نقطة الربط مع الدفاع المدني Siamese Connection التي يتم وضعها بعد صمام التحكم غير المرجع على صاعد المرشات و يتم وضع محبس صد, و على صاعد المحابس يتم وضعها بعد صمام الصد
