أنواع الكنترول والانذار في انظمه انذار الحريق

يتكون نظام ال fire alarm بشكل اساسى من 3 اجزاء هم

  1.  sensor
  2. controller
  3. alarm

شرح controller :

يحتوى ال controller على وحدة FACP (اختصار  Fire Alarm Control Panel ) .

و يتكون FACP من ثلاث أجزاء ( monitor – PCB – Battery )

  1. – ال monitor لعرض الاختيارات و المعلومات
  2. – ال pcb لوحة كهربية تحتوى على electronic devices
  3. – Battery  لمد النظام بالطاقة حتى بعد انقطاع التيار ( حيث ان جهاز ال fire alarm هام جدا و يجب ان يعمل حتى بعد انقطاع التيار الكهربي )

ينقسم ال controller الى نوعين أساسيين

1-  نوع يسمى Adressable type : و هو النوع الاغلى و يتميز بأنه له الامكانية على كشف مكان الحريق فى اى مكان من اى غرفة حيث يكون لكل غرفة adress و يظهر ال adress الخاص بالغرفة التي بها حريق على ال monitor و كل ذلك يتحكم فيه micro processor .

يتكون ال adsessable system من closed loop … شاهد الرسم التالي :

نلاحظ ان التوصيل هنا closed loop  و عند حدوث حريق تنقطع الإشارة عند مكان معين و ال micro processor يستطيع تحديد هذا المكان و بالتالي تحديد الغرفة بالظبط



2- نوع يسمى conventional type : و هو نوع لا يحدد اى غرفة بها الحريق فمثلا اذا كان النظام يضم  50 غرفة و حدث حريق في غرفة منهم لن يمكنني معرفة اى غرفة منهم حدث الحريق بها .

هذا النظام يتميز برخص الثمن .

تتكون طريقة التوصيل من عدة zones كل zone يضم عدة  أماكن

و لكن الجهاز يمكنه معرفة ال zone الموجود في اماكنه الحريق … تابع هذا الشكل :

– نلاحظ وجود 4 zones كل zone يضم عدة اجهزة detectors ، كما يكون فى نهاية كل zone مقاومة صغيرة تسمى end resistor تعمل على امتصاص الاشارات الكهربية على هيئة حرارة .( هذة المقاومة مستخدمة فى الكثير من الدوائر  الالكترونية التى تستخدم open loop  )

الكابلات المستخدمة فى توصيل fire alarm

نستخدم نوع مخصص من الكابلات تسمى fire resistance cable

و يوجد منها نوعان :

النوع الاول : نوع يتحمل الى 950 درجة سيليزيوس ( اغلى فى السعر ) و لا يتطلب وجود ماسورة تحتويه

النوع الثانى : نوع يتحمل الى 105 درجة سيليزيوس ( ارخص فى السعر ) و لكن يتطلب وجود ماسورة معدن تحتويه ( حتى تتحمل درجة الحرارة العالية الناتجة من الحريق ) .



 اذا كانت المسافة المستخدمة اقل من 3000 متر نستخدم كابلات مساحة مقطعها 1.5 مللى متر مربع و اذا كانت المسافة اكبر من 3000 متر يجب زيادة مساحة مقطع السلك الى 2.5 مللى متر مربع .

شرح Alarm

ينقسم الى نوعين

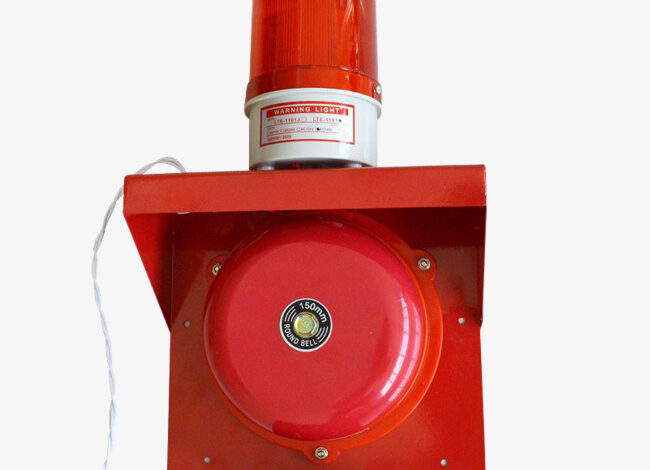

1- sound alarm only

2- sound and light alarm

و يكون الصوت عبارة عن bell او horn او sounder

و يسمى الضوء ب ( storbe light ) و هو ضوء يشبه ضوء فلاش الكاميرا

– يجب مراجعة الكاتلوج المرفق مع اى alarm حتي نتمكن من معرفه مكان تركيبه بالظبط .

يوجد نوع من ال detectors يكون مرفق مع ال alarm , يسمى ( detector complete with alarm )  ولكنه غالى نوعا ما .

اجهزة اخرى مستخدمة فى انظمة  fire alarm :

 (1)  manual call point or class break :  ( مثل المستخدم فى عربات المترو )

يوجد دائما فى الطرقات و عند بدايات سلالم الهروب من الحريق

  •  – و يتم استخدامه لتشغيل ال alarm بشكل يدوى او فتح الابواب يدويا
  •   – يجب الا تقل المسافة بين كل 2 manual call points عن 30 متر
  •   – ارتفاع ال MCB يكون من 1.2 متر الى 1.35 متر اى فى مستوى الاشخاص .
